东风天锦8方路面清洗车
1.车辆配置一览表
| 产品名称 | 整车型号 | 底盘型号 | 发动机型号及功率 | 副发动机型号及功率 | 整车优惠价 | 备注 |
| 东风天锦8方路面清洗车
| 程力威牌CLW5163GQXD4型清洗车 | DFL1160BX5（东风天锦）
| 东风康明斯发动机有限公司ISB180 40 132kw(180马力) | 江铃JE493, 57kW（78马力） | 询价电话：155-8688-9899张经理 | 车辆详细配置如下（第3页） |
| 天锦路面清洗车 采用德国高压水泵，（前置道路清洗支架/前冲/中置高压清洗枪，后高低两套喷雾（21+16不锈钢喷嘴）/18米冲洗水枪；威龙低压泵（前冲/后洒/绿化高炮）不锈钢管高压管路，法国控件开关，台湾气动系统：尾部装LED箭头灯 | ||||||
2..路面清洗车详细技术参数
CLW5163GQXD4型清洗车是一种双发动机、双水泵清洗车，是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压、电器三部分合为一体的专用冲洗作业车。本车具有独立的高、低压两套水路系统，为清洗车工作提供压力水源。其工作原理是：利用高压水泵产生的高压水，经喷水架的高压喷嘴喷出，利用高压水流的动能，以高压力、低流量的方式清洗，强力去污，高效节水，能将路面的陈旧污渍清洗干净；或高压水经左（右）角喷喷出，清洗路缘、人行道及护栏隔离区；使用高压喷枪还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动；
低压水路系统，采用双级叶轮离心泵，效率高、洒水宽度大、水枪射程远，还可选装绿化浇灌及自吸功能。低压水泵由底盘变速器取力器通过传动轴直接传动。
本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品，性能优良、工作可靠。
技术参数
| 汽 车 底 盘 | 底盘型号 | DFL1160BX4/DFL1160BX5 | ||
| 发动机型号 | ISDe210 40；ISDe180 40；ISDe185 40；EQH180-40；ISB180 40；ISB210 40 | |||
| 发动机额定功率/kW | 155；132；136；132；132；155 | |||
| 轮胎 | 10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR | |||
| 燃油种类 | 柴油 | |||
| 副发动 机及传 动系统 | 副发动机 | 型号 | 江铃JE493G3 | |
| 额定功率 | 57kw/3600/r/min | |||
| 工作转速 | 1500～1700 r/min | |||
| 电磁离合器 | DLK1-40 | |||
| 联轴器 | TGLA9 | |||
| 高 压 水 路 系 统 | 高压水泵 | 型式 | 柱塞式 | |
| 型号 | P51/135-90（PF36）德国品孚 | |||
| 压力 | 10MPa | |||
| 转速 | 800（900）r/min | |||
| 水阀 | 型式 | 气控高压球阀 | ||
| 压力 | 10MPa | |||
| 喷水架喷嘴 | 型式 | 高压洗涤型 | ||
| 角喷嘴 | 型式 | 高压洗涤型 | ||
| 喷雾喷嘴 | 型式 | 细微雾化型 | ||
| 水滤 | 型式 | 滤网式 | ||
| 低压水路系统 | 低压水泵 | 型式 | 双级叶轮离心式 | |
| 型号 | 80QZB(F)-60/90 | |||
| 扬程 | 90m | |||
| 转速 | 1480r/min | |||
| 水阀 | 气控球阀 | |||
| 液压 系统 | 型式 | 开式、电液控制 | ||
| 主要元件 | 齿轮泵、液压缸、电磁阀 | |||
| 系统最高压力 | 16MPa | |||
| 液压油箱容量 | 65L | |||
| 电气 系统 | 型式 | 单向直流24V(底盘)及单向直流12V(副发),负极搭铁 | ||
| 蓄电池 | 6-QW-100MF（底盘）、75D31R（副发） | |||
|
| 项 目 | 单位 | 参 数 | 备 注 | |
| 作 业
性
能 | 喷水架清洗宽度 | m | 2.5-3.5 | 喷水杆缩伸 | |
| 喷水架偏角 | (°) | 左右各30 |
| ||
| 工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 主发转速1500r/min | |
| 高压清洗 | Km/h | 3-15 | 副发转速1700r/min | ||
| 高压清洗能力 | m2/h | 25000 | 车速8km/h | ||
| 最高清洗水压力 | MPa | 10 |
| ||
| 清洗水流量 | L/min | 134 |
| ||
| 喷雾水流量 | L/min | 134 |
| ||
| 低压洒水流量 | L/min | 600~800 |
| ||
| 低压冲洗宽度 | m | ≥24 |
| ||
| 洒水宽度 | m | ≥16 |
| ||
| 水枪射程 | m | 38 |
| ||
| 水罐容积 | L | 7520 | 最大容积可达8.9方 | ||
| 行 使 性 能 | 最高车速（满载） | km/h | 90 |
| |
| 最大爬坡角 | (°) | 12 | 接近角 | ||
| 制动距离 | m | ≤10 |
| ||
| 最小转弯直径 | m | ＜16 |
| ||
| 燃油消耗量 | 行驶燃油消耗量 | L/100km | 21.5 |
| |
| 高压清洗作业燃油消耗量 | L/h | 14 | 车速8km/h | ||
| L/1000M2 | 5.8 | ||||
| 质量 参数 | 整车整备质量 | kg | 8640 | 基本型 | |
| 最大总质量 | kg | 16000 |
| ||
| 结 构 尺 寸 | 外形尺寸(长×宽×高) | mm | 9000×2495×2930 | 运输状况(基本型) | |
| 轴距 | mm | 4500 |
| ||
| 轮距 | 前轮 | mm | 1880 |
| |
| 后轮 | mm | 1860 |
| ||
| 接近角 | (°) | 10 | 喷水架提升 | ||
| 离去角 | (°) | 11 |
| ||
关键配置
| 序号 | 项目 | 产品型号 | 备注 |
| 1 | 底盘 | DFL1160BX4/5 | 轴距4500/4700,国四排放 |
| 2 | 取力器 | 4205F85E3-010AS |
|
| 3 | 低压水泵 | 80QZB-60/90 | 杭州威龙泵业 |
| 4 | 低压水泡 | GP-50 | 杭州威龙泵业 |
| 5 | 液压系统 | 多路换向阀 |
|
| 6 | 高压水泵 | PF36 | 德国品孚PINFL |
| 7 | 高压喷嘴 |
| 美国喷雾公司 |
| 8 | 气路系统 | 阀，气缸 | 以赛亚 |
| 9 | 副发动机 | JE493G3-200 | 江铃 |
| 10 | 低压球阀 |
| 宁波埃美柯、东方 |
| 11 | 高压球阀 |
| 东方 |

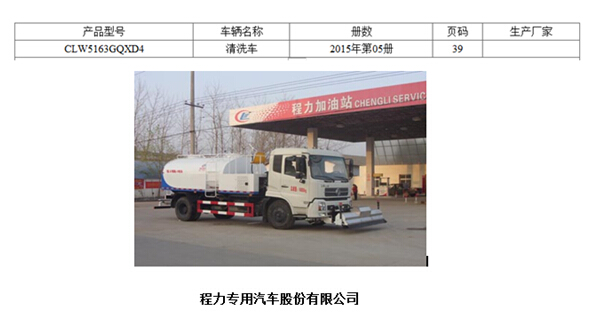

公告参数查询：
| 程力威牌CLW5163GQXD4型清洗车 | |||
|
| |||
|
| |||
| 产品号 | ZLMUB4UL01J | 批次 | 273 |
| 产品ID | R3276539 | 发布日期 | 20150604 |
| 生产地址 | 随州市曾都区南郊 | 目录序号 | (十七)74 |
| 总质量(kg) | 16000 | 整备质量(kg) | 8160 |
| 额定质量(kg) | 7645 | 底盘型号 | DFL1160BX5（东风天锦） |
| 额定载客(含驾驶员) |
| 驾驶室准乘人数 | 3 |
| 接近角/离去角(°) | 15/13,15/10 | 前悬/后悬 | 1430/1850,1430/2050 |
| 外形尺寸(mm) | 8980X2490X3080 | 货厢尺寸(mm) | XX |
| 挂车总质量(kg) |
| 轴荷 | 6000/10000 |
| 轴数 | 2 | 最高车速 | 90 |
| 轮胎规格 | 10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR | 轮胎数 | 6 |
| 前轮距 | 1880,1920 | 后轮距 | 1860,1800,1820 |
| 轴距 | 5000,4700,4500 | 弹簧片数 | 8/10+8,7/9+6,9/10+8 |
| 排放标准 | GB3847-2005,GB17691-2005(国Ⅳ) | 燃料种类 | 柴油 |
| 发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 |
| ISB180 40
| 东风康明斯发动机有限公司
| 5900
| 132 |
| 其它 | 罐体有效容积8.立方米,罐体外形尺寸(长度×长轴×短轴)(mm):3410×2280×1450.介质名称:水,介质密度:1000千克/立方米.随底盘选装驾驶室前脸扰流罩.仅选用轴距4700,4500mm,与其对应的后悬为1850mm,2050mm。侧防和后防护材料为Q235A碳钢,后防护与车驾焊接连接,后防护断面尺寸110×50mm,离地高度435mm。1,ABS生产厂家:威伯科汽车控制系统(中国)有限公司;型号:4460046440。2,ABS生产厂家:东风电子科技股份有限公司制动系统公司;型号:3631010-C2000。 | ||
| 产品报价 | 33.8万元 | ||
3.路面高压清洗车多功能介绍
①具有洒水车的前冲、后洒、高喷、侧喷功能。

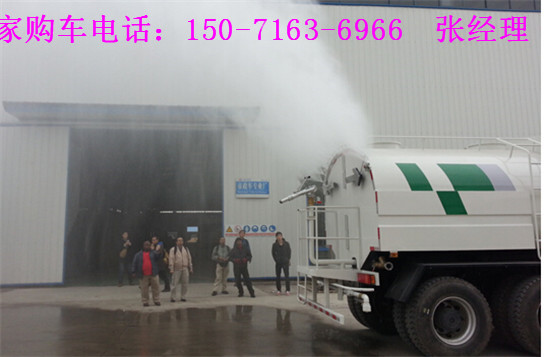

②后部上、下两套高压喷雾降尘系统，有效降尘降温。
③侧面18米长高压卷盘，可清洗路缘，人行道 ，护栏隔离区、路标、广告牌、高架路等。

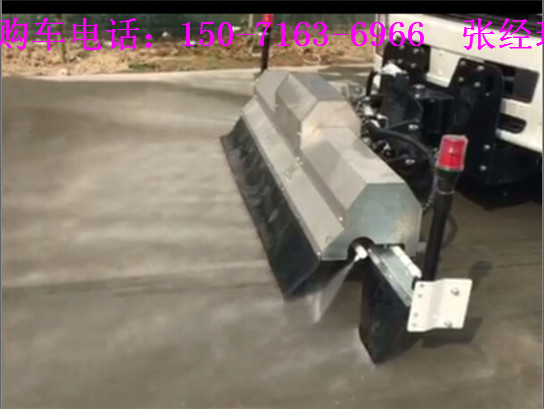

④前部高压清洗装置，能够伸缩人、转向，最大限度的有效清洗路面的污渍，油渍。
⑤水箱内装有双低水位传感器，确保缺水报警无误。
⑥高压水泵采用德国进口泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过空循环，安全阀和溢流阀三重保护，有效防止高压水泵损坏。
⑦副发动机带车用离合器，直动和停机时，气缸驱动离合器分离，延时后接合。离合器的分离与接合，由电控系统自动控制，无需人工操作，有效避免高压水泵、发动机的损坏。
⑧中部高冲洗平台可改装为高空作业平台。
4.质保及服务方式：
我公司承诺所投标产品质量保证期为壹年，底盘部分由当地东风服务站实行“三包”，上装部分由我公司负责“三包”，质保期外对产品进行维修只收取材料费，终身提供技术指导及服务！
在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶里程不超过30000公里之内，因设计、制造、装配原因引起的产品机件损坏，向我公司售后服务部门电话联系或提交书面资料，售后服务部门确认后实行三包服务。
具体服务如下：
1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。
2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。
程力专用汽车股份有限公司

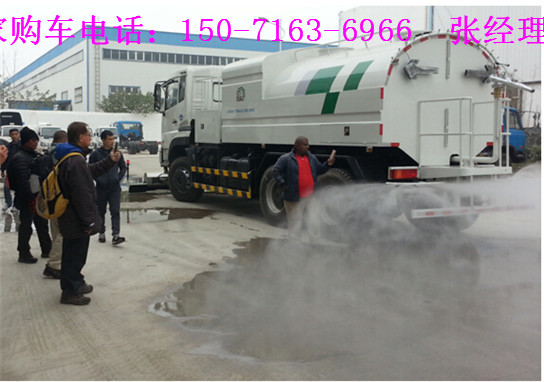

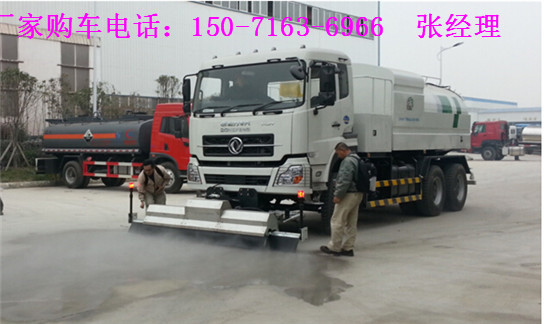

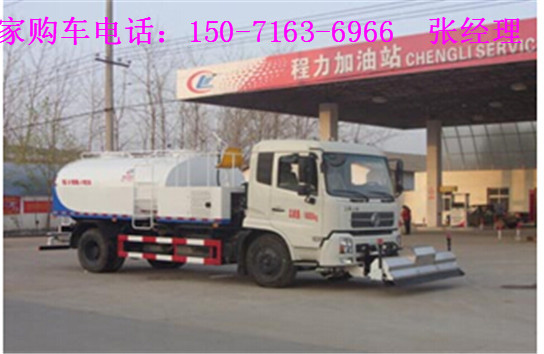

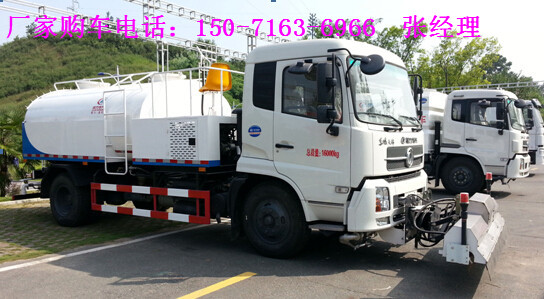

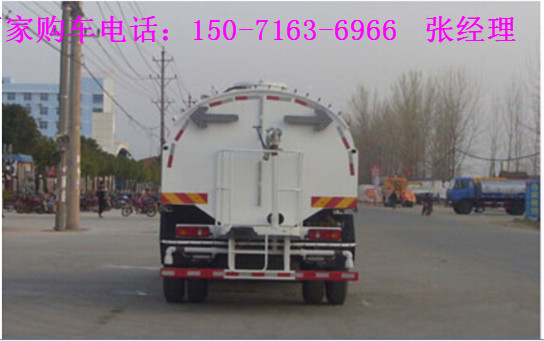

5.清洗车多方位及功能展示图片
